■溶接記号コマンド	よく使う溶接記号を素早く作成することを目的としています。 注：すべての溶接記号を網羅していません。

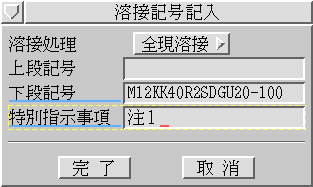

溶接記号コマンドのダイアログです。 上記の設定で、下記のように溶接記号が作図されます。	［溶接処理] 「なし」、「全周溶接」、「現場溶接」、「全周現場溶接」の 補助記号を選択します。 例では、「全周現場溶接」を選択しています。 　 ［上段記号］ 上段のj記号の設定をします。 例では、設定していません。 　 ［下段記号］ 下段の記号の設定をします。 例では、 [M12]溶接部の断面寸法又は強さ。 [K}基本記号に開先溶接 [K40]開先角度、４０度 [R2]ルート間隔、２ [S]組み合わせ基本記号にスミ肉溶接 [D]溶接部の表面形状に、とつ [G]溶接部の仕上方法、G [U20-100]断続溶接指示 と、設定しています。 　 ［特別指示事項］ 特別指示事項の文字を設定します。 ２段表示も可能です。
