| ■■■ ネジ作図ソフト for CAE2D Ver2.0
■■■ |
|
| はじめに |
|
ネジ作図 for CAE2Dは、NECの汎用2次元CAD「CAE2D」へ、ネジの作図を行うソフトです。
始点、終点を指定して、ネジ要素の組み合わせを指定することにより作図を行います。
ボルト＋板厚＋スプリングワッシャ＋ナットなどの組み合わせの作図が、約３０秒以内に完了します。
Ver2.0より単体作図モード、上面作図モードを追加しました。
ネジ作図 for CAE2D、ベクターよりダウンロード可能です。
http://www.vector.co.jp/soft/winnt/business/se513372.html
|

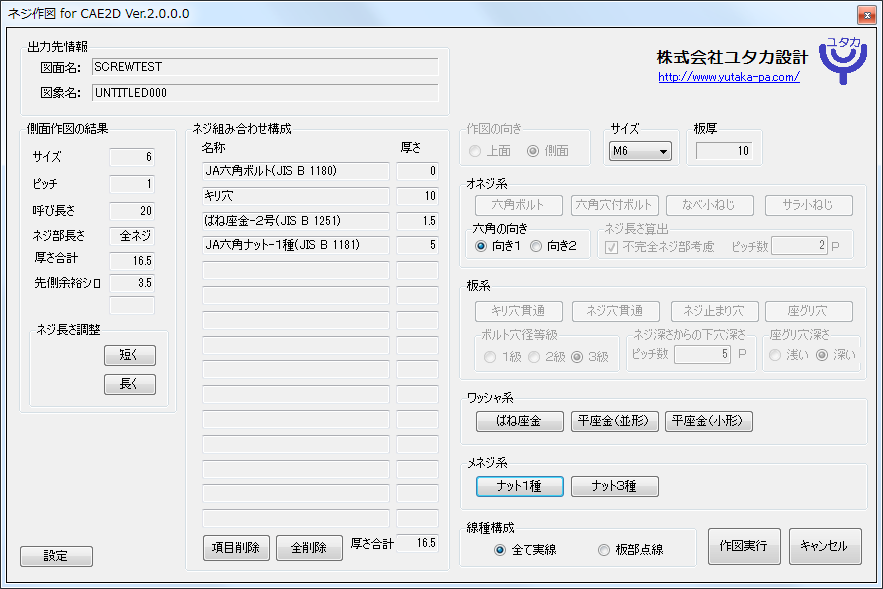

| 画面 |
|
 |
| 作図例１ |
|
 |
| 作図例２ |
|
|
- ネジ組み合わせ構成 -
・JA六角ボルト(JIS B 1180)
・キリ穴
・ばね座金-２号(JIS B 1251)
・JA六角ナット-１種(JIS B 1181) |
|
|
|
 |
- ネジ組み合わせ構成 -
六角穴付ボルト(JIS B 1176)
ばね座金-２号(JIS B 1251)
平座金-並形-A(JIS B 1256)
タップ貫通 |
|
|
|
 |
- ネジ組み合わせ構成 -
JAなべ小ねじ(JIS B 1111)
平座金-並形-A(JIS B 1256)
キリ穴
ばね座金-２号(JIS B 1251)
JA六角ナット-１種(JIS B 1181) |
|
|
|
 |
- ネジ組み合わせ構成 -
JA皿小ねじ(JIS B 1111)
キリ穴
平座金-並形-A(JIS B 1256)
ばね座金-２号(JIS B 1251)
JA六角ナット-１種(JIS B 1181) |
|
|
|
 |

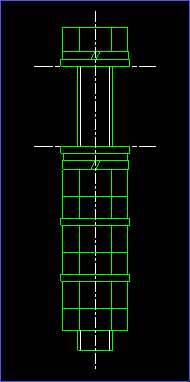

このような作図も可能です。
（このような使用はありえませんが・・・） |
